ラピダスは成功するのか?2nm量産の3つの関門(歩留まり・顧客・資金)を元研究開発者が解説

ラピダスは成功するのか。結論から言うと、現時点では「成功確実」とも「やばい(失敗確実)」とも言えません。2nmのトランジスタは動き、設計キットも顧客に渡り始めました。一方で、量産できるかを決める歩留まり(良品率)は公表されておらず、本当の試験は2026年末のテストチップから2027年度後半の量産開始までです。

この記事では、ラピダスの「成功」を量産・黒字化・上場の3段階に分けたうえで、いまどこまで来たのか、成否を分ける歩留まり・顧客・お金の3つの関門、そして成功かどうかを判断するために追うべき指標を、2025年7月の「2nmトランジスタ動作確認」から2026年8月時点の進捗までを使って解説します。「2nm・GAA・EUVとは何か」という技術の中身から知りたい方は、技術の中身の章からどうぞ。

ラピダスは成功するのか?——30秒でわかる答え

現時点では「成功確実」とも「やばい(失敗確実)」とも言えません。2nmトランジスタは2025年7月に動き、設計キット(PDK 0.5)を先行顧客数社に提供、60社以上と協議し約10社にPDKをライセンスする段階まで来ました。成否を決めるのは次の3つです。

• ①歩留まり——数字は非公表。先端プロセスを量産に移すには6〜7割以上が目安と言われます
• ②顧客——2026年末に始まる予定の顧客のテストチップ生産で、「本当に発注が来るか」が見えてきます
• ③お金——政府支援は累計約2.9兆円の方針、2nmの量産立ち上げには約4兆円。TSMCより安い価格で売って利益が出るかが問われます

2026年末〜2027年度後半の量産開始が本当の試験で、上場目標の2031年度もこの関門を越えられた場合のシナリオです。

「成功」とは何か——量産・黒字化・上場の3段階

「ラピダスは成功するのか」を考えるとき、まず「成功」の中身をはっきりさせておく必要があります。ラピダスはTSMCと同じファウンドリー(受託製造)を目指す会社なので、成功は次の3段階を順番に越えられるかで決まります。

1. 量産(2027年度後半に開始目標)——100億トランジスタ規模の高集積チップを安定して製造し、顧客(ファブレス)から設計データを受け取って受託製造を始める

2. 黒字化(2029年度に営業キャッシュフロー、2030年度に営業損益の黒字化目標)——利益を上げ、次世代プロセスへ再投資する開発サイクルを回す(2029〜30年度をめどに1.4nm世代も量産化)

3. 上場(2031年度目標)——株式上場(IPO)とフリーキャッシュフローの黒字化

カッコ内の時期は、ラピダスと政府が示しているロードマップです(日経クロステックなどの報道)。

つまり「成功」は1回のニュースで決まるものではなく、量産→黒字化→上場の3段階を順番に越えていけるかどうかです。上場の時期や株が買えるかどうかはラピダスの上場はいつ?(2031年度目標と株主32社)で詳しく書いています。

いまどこまで来たか——2nm量産までの6ステップの現在地

2026年8月時点で、ラピダスは6ステップのうち1つ目を達成し、2つ目の途中にいます。

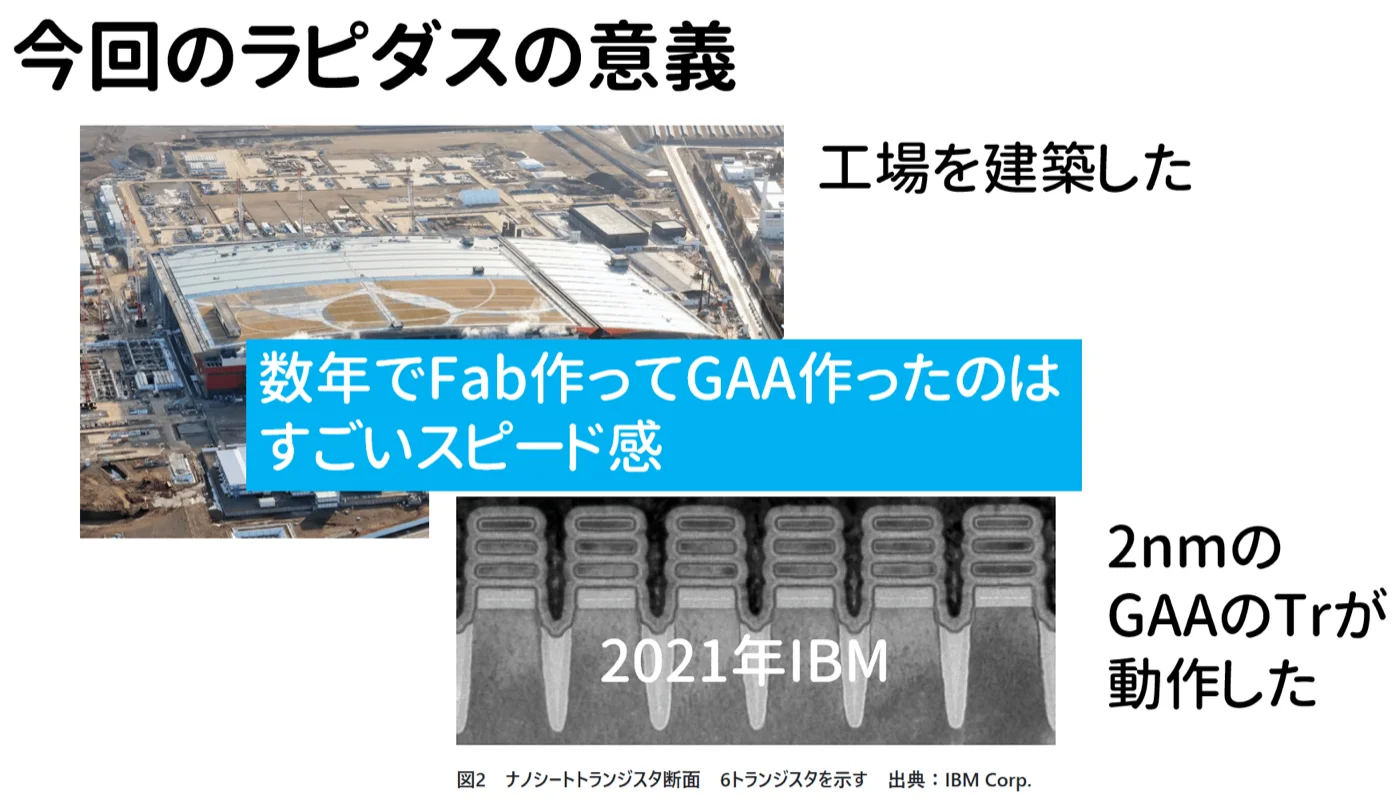

①2nm GAAトランジスタの動作確認(2025年7月): 2024年12月にASMLのEUV露光装置を北海道千歳の工場に搬入し、2025年4月にパイロットラインを稼働。7月に試作ウェハー上の2nm GAAトランジスタが動作することを日本で初めて確認しました。北海道にゼロから先端半導体工場を建て、数年でここまで来たスピードは驚くべきものです。

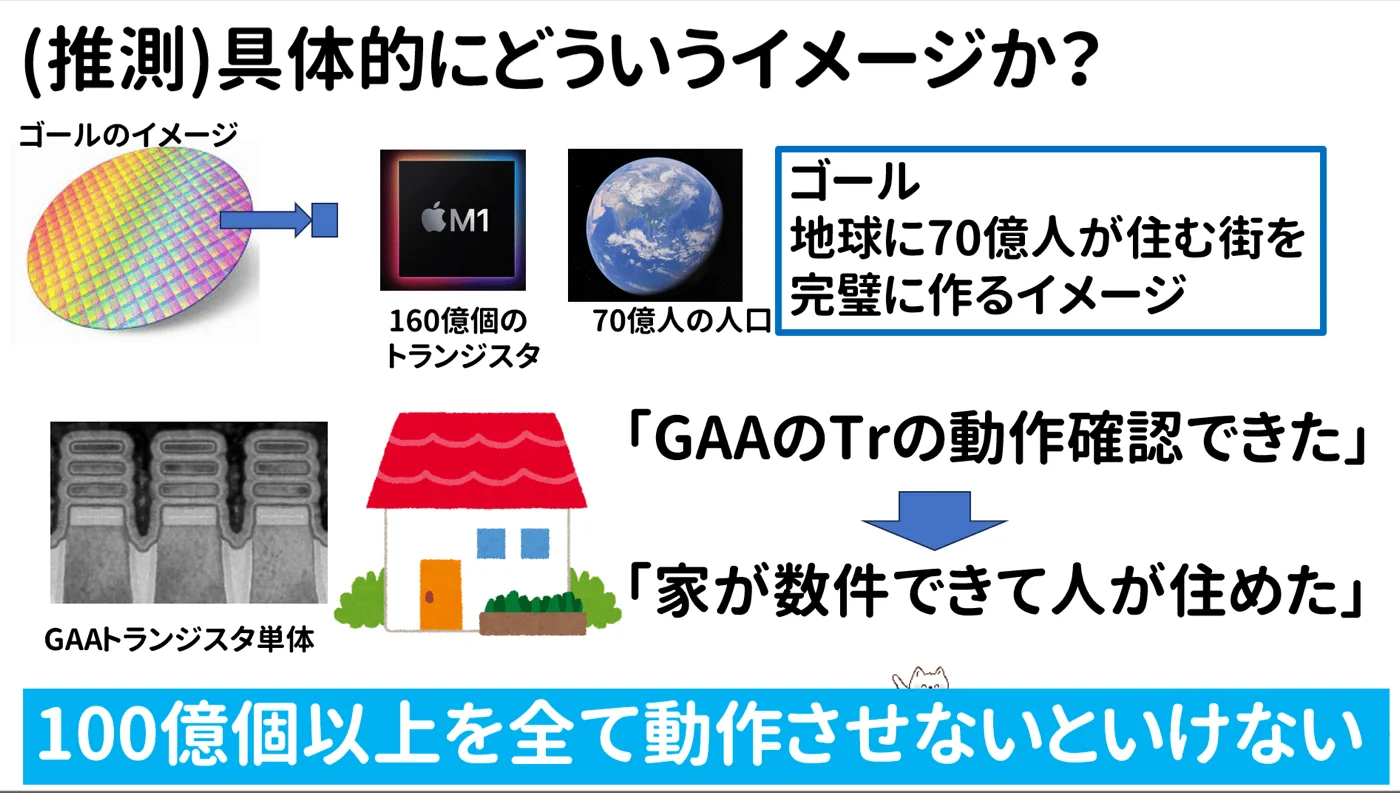

ただし、動作が確認されたのは単体のトランジスタの特性で(発表内容からの筆者の推測。具体的な規模は公表されていません)、製品として売れるチップができたわけでも、歩留まりが見えたわけでもありません。たとえばAppleのM1チップは160億個のトランジスタでできていて、その1つひとつが壊れずに動くことが前提です。トランジスタ1個を「家」にたとえると、ラピダスが達成したのは家を1軒建てて電気が通ることを確かめた段階。最終目標は、その家を数十億軒並べ、道路や上下水道まで整えた「都市」を丸ごと作ることです。

②PDK(設計キット)の提供(2026年〜): 初期版のPDK 0.5を先行顧客数社に提供済みで、顧客の要望を取り込んだ改良版PDK 0.5プラスを2026年5〜6月に提供する計画です(2026年8月時点で提供完了の正式発表はありません)。PDK 1.0は2026年末〜2027年初頭の予定です。

③〜⑥はこれから: 顧客が設計したテストチップの生産(2026年末予定)、歩留まりの改善、2nm量産開始(2027年度後半目標)、顧客獲得と黒字化(2029〜30年度目標)。この先のステップを左右するのが、次の3つの関門(歩留まり・顧客・お金)です。

関門①歩留まり——非公表なのが最大の不確実性

ラピダスは歩留まり(良品率)の数字を一切公表していません。一般に、先端プロセスを量産に移すには歩留まりを6〜7割以上に高める必要があると言われます。

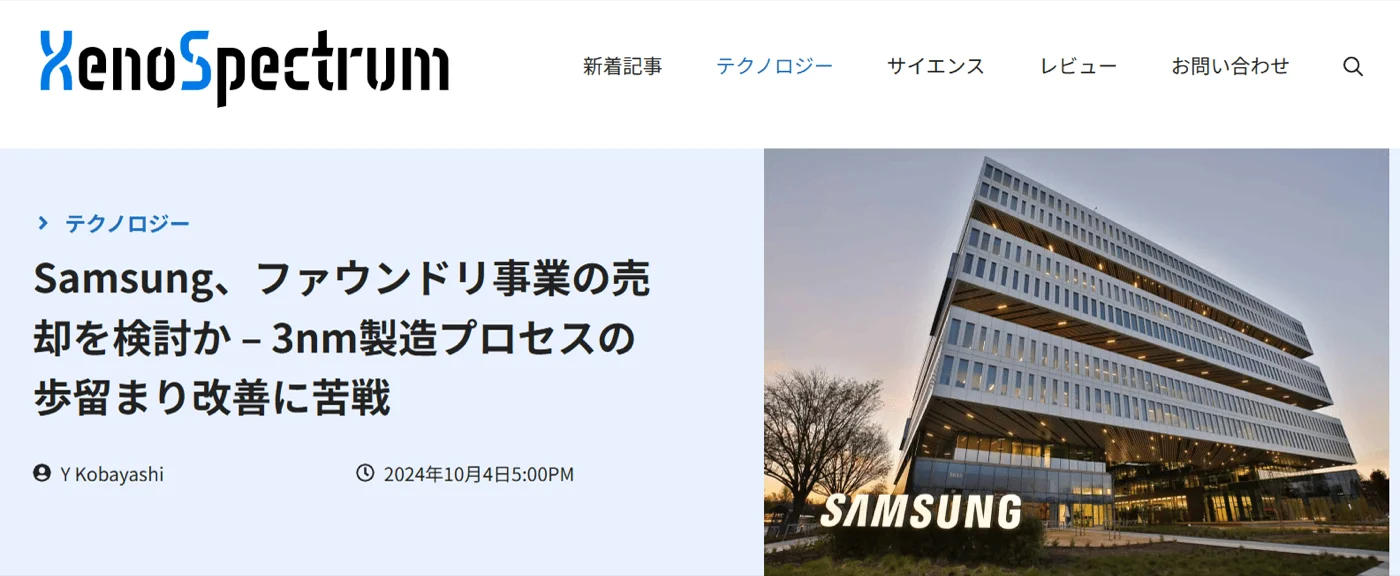

2nmで使うGAA(Gate-All-Around)構造は、電流の通り道をゲートで360度包み込むため性能は上がりますが、製造難易度が極めて高く、歩留まり管理が難しい構造です。実際、2022年にGAAの量産導入を宣言し3nm世代で量産に踏み切ったSamsungも、歩留まりが上がらず苦戦していると報じられてきました(参考: SamsungがGAAで苦戦)。

量産までには、トランジスタ特性の測定とモデル化、配線・コンデンサ・絶縁膜など他の素子との統合評価、設計に必要なIPの開発、チェーン構造による不良率解析、SRAMや簡易マイコンなどのテストチップ開発、フルチップの設計環境(EDA/IP)の構築——と、地道な工程が続きます。

僕はキオクシアで量産立ち上げを経験しましたが、「動作する」から「歩留まりが採算ラインに乗る」までが一番長くて苦しい期間でした。パイロットラインから量産への移行は、本当に地獄のような作業です。投資家や記者が追うべき最重要指標はここで、2026年末のテストチップ生産〜2027年の量産準備の中で、歩留まりに関する発言がどう変わるかに注目すべきです。

関門②顧客——60社以上と協議・約10社にPDK、テストチップで「本当に発注が来るか」

ファウンドリーは「工場を貸す」商売なので、注文をくれる顧客がいなければ売上が立ちません。顧客が自社のチップを設計するために必要なのがPDK(Process Design Kit・プロセス設計キット)で、「この工場で作れるトランジスタの特性・配線のルール・設計ツール用のライブラリ」をひとまとめにしたものです。PDKが顧客に渡る=受注の入口に立ったということです。

2026年3月の資金調達発表の時点で、ラピダスは60社以上と協議中・約10社にPDKをライセンス、協議先はHPC・AI・エッジコンピューティングが中心と小池淳義社長が説明しています。次の山場は、PDKを受け取った顧客が設計した2nmテストチップを2026年末にも千歳工場で生産開始する計画です。複数の顧客の設計を1枚のウェハーに相乗りさせる「シャトルサービス」を2026年末〜2027年初頭に始め、顧客はそのチップを量産評価に使います。

実は、顧客を獲得して設計してもらうことは、2nmの半導体を作ること以上にハードルが高いのです。世界トップのTSMCはファウンドリー市場の約6割を握り、先端ノードの歩留まり・生産効率・設計支援体制で圧倒しています。後発で実績ゼロのラピダスに、顧客が自社の主力チップを任せるかどうか。2026年後半〜2027年初頭が、それを占う最初の実戦です。

関門③お金——政府支援約2.9兆円・量産に約4兆円、「TSMCより安い2nm」で利益は出るか

政府の支援額は2027年度までの累計で約2.9兆円の方針です。一方で、2nm世代の量産立ち上げに必要な投資規模は約4兆円、1.4nm世代以降はさらに3兆円以上とされ、足りない分は民間からの出資・融資で賄う計画です。出資は2026年2月に政府(IPA)1,000億円+民間32社1,676億円、6月にIPAが1,500億円を追加し、さらに1,500億円を2027年度予算の概算要求に計上する方針と報じられています。出資が繰り返されるということは、それだけお金を使うフェーズ(赤字)が続くということです(出資と株主の全体像はラピダスの上場はいつ?出資と株主の全体像で図解しています)。

そのうえで価格戦略です。2026年7月、小池社長は講演で2nmウェハーを1枚300万〜350万円(約1.85万〜2.2万ドル)で提供する考えを示したと報じられました。TSMCの2nmは1枚3万ドル前後と噂されているので、およそ1万ドル安い水準です。後発が顧客を取るには価格で勝負するしかなく合理的な戦略ですが、歩留まりがTSMCより低いうちは1枚あたりのコストは高いはずで、「安く売る×歩留まりが低い」では黒字化が遠のきます。

先端ファウンドリーは「作れること」と「儲かること」の間に深い谷がある世界です。TSMCの営業利益率は50〜60%に達するとされる一方、Samsungは3nm GAA世代で歩留まりの低さやプロセス安定性の課題から赤字を計上し、Intelもファウンドリー事業で1兆円規模の赤字を抱えると報じられています。世界最大級の資本力と技術力を持つ企業でさえ黒字化に苦労している市場に、後発で参入するということです。

技術の中身——2nm・GAA・EUVは何がすごいのか

2nmとは: トランジスタの世代(ノード)を示す業界の慣例表記です。数字が小さいほど小型化され、高集積・高性能・省電力なチップが作れます。ただし10年ほど前からノードの数字と実際の寸法は一致しておらず、2nmの寸法の箇所が実際にあるわけではありません。

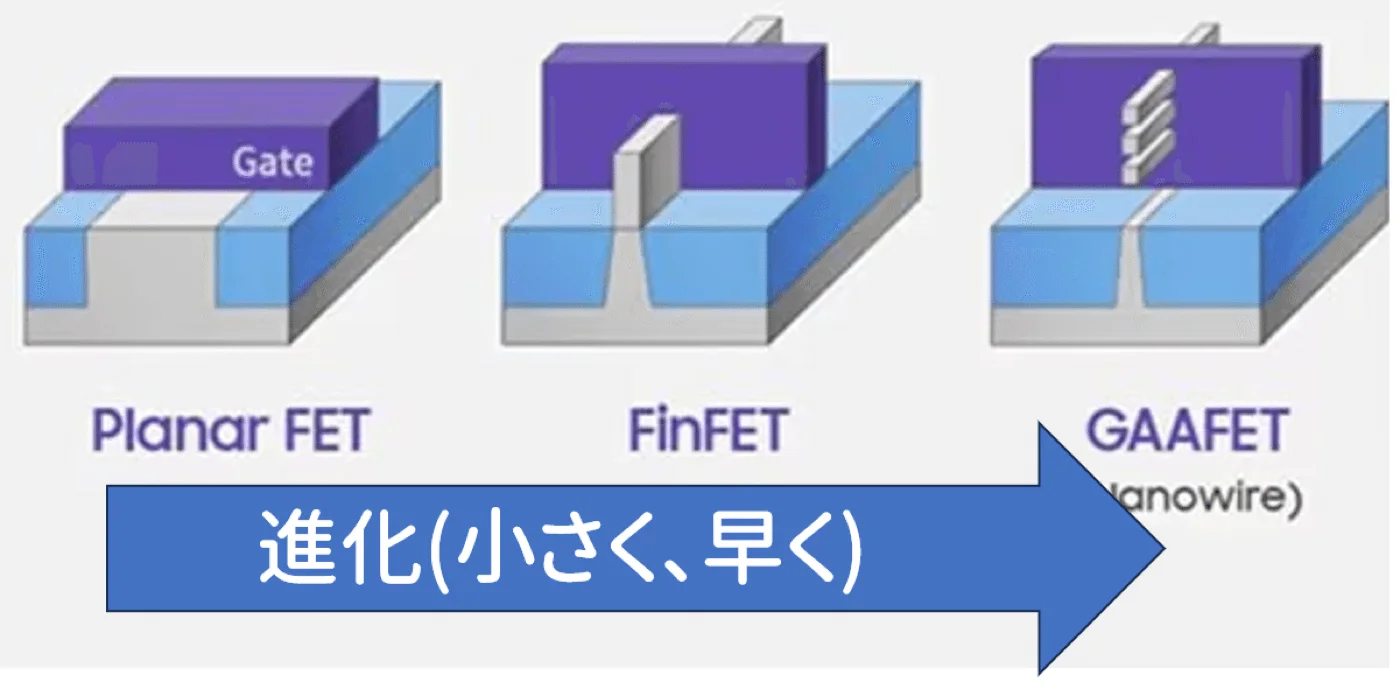

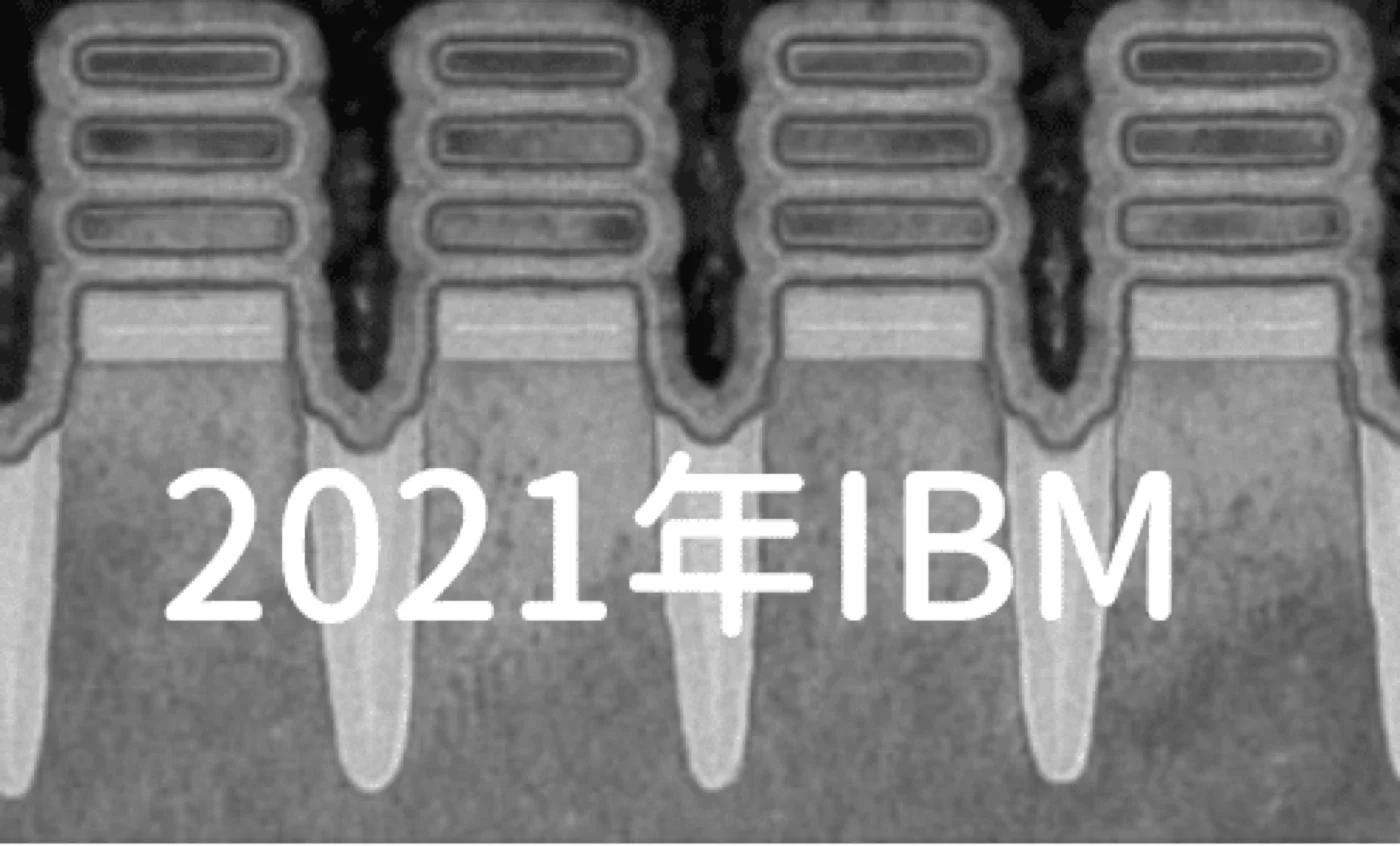

GAA構造とは: 微細化を進めると、平面型(プレーナー)ではゲートでチャネルを制御しきれずリーク電流が問題になりました。そこでシリコンをヒレ(Fin)状に削り出してゲートで覆うFinFETが主流になりましたが、それも限界を迎え、チャネルを360度ゲートで包み込むGAAが生まれました。電流の制御性が飛躍的に上がる一方、製造は極めて難しくなります。IBMが2021年に2nmのGAAトランジスタ試作を発表し、ラピダスはその基盤技術を千歳の自社ラインで「実際に動くトランジスタ」として再現しました。

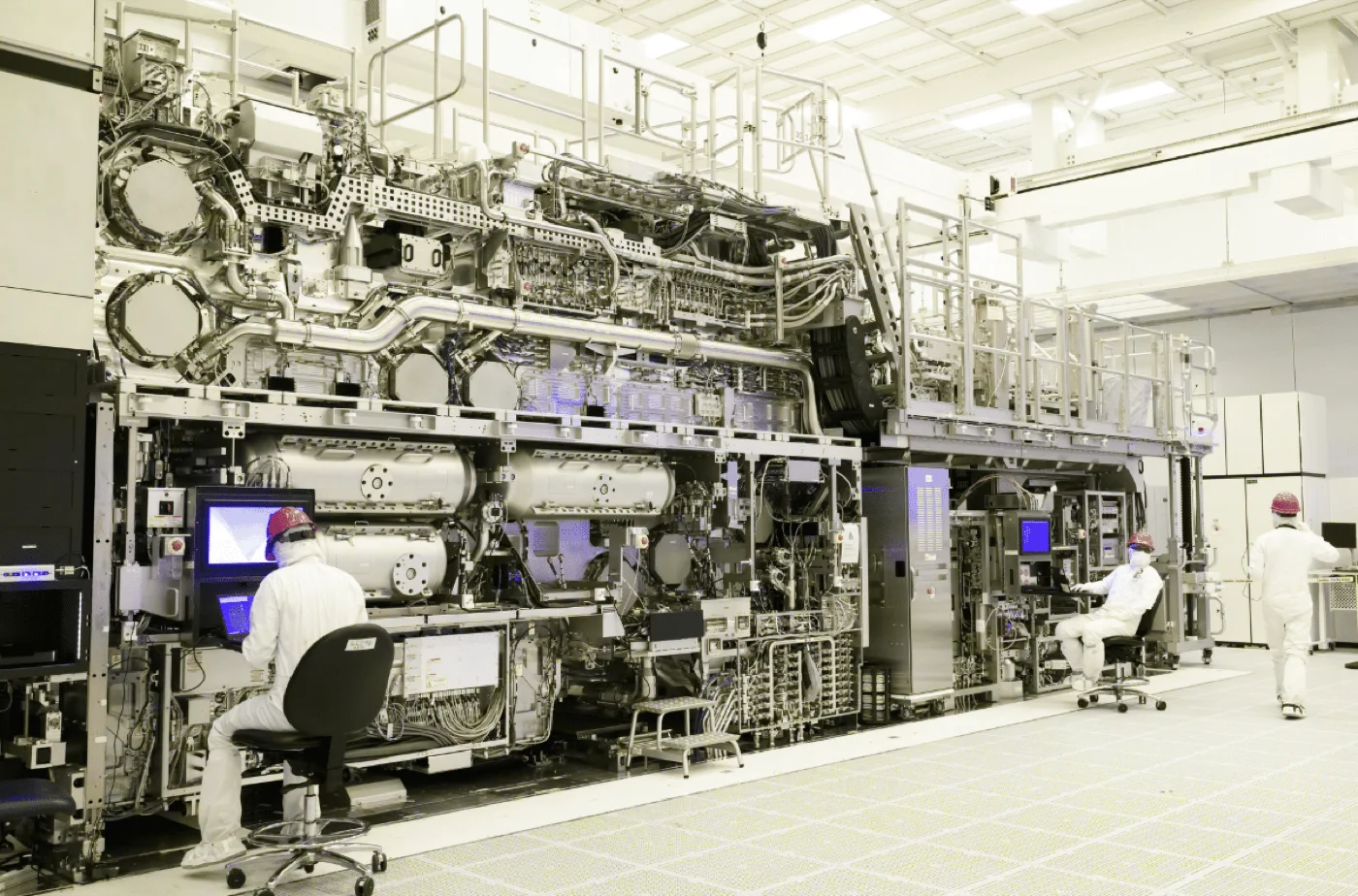

EUV露光とは: GAAトランジスタを作るには、波長13.5nmの極端紫外線(EUV)で回路を焼き付ける露光装置が欠かせません。従来のArF液浸露光(193nm)より桁違いに短い波長で、より微細なパターンを作れますが、装置は1台約500億円とされます。ラピダスはこのEUV露光装置を日本で初めて工場に導入し、稼働させました。

「ラピダスはやばい?失敗する?」への元研究開発者の見解

「ラピダス やばい」「ラピダス 失敗」と検索する人も多いので、元業界人としての個人的見解をまとめます。結論は、「やばい(危ない)」と断じる段階でも、「成功確実」と言える段階でもなく、2026年末〜2027年が本当の試験です。

前向きな材料: 2nmトランジスタの動作確認は本物の成果です。EUV露光装置を日本で初めて稼働させ、パイロットラインまで来た。PDK 0.5を顧客に配り始め、60社以上と協議・約10社にライセンスと、「絵に描いた餅」の段階は超えつつあります。2026年4月には千歳に解析センターと後工程の研究開発拠点RCS(Rapidus Chiplet Solutions)も開所し、政府のコミットメント(支援約2.9兆円の方針+出資)も本気です。

リスク: 一番の壁は歩留まりで、数字が非公表なこと自体がリスクです。TSMCやSamsungが何年もかけて積み上げてきた量産ノウハウを、短期間でキャッチアップしなければなりません。そして仮に量産できても、TSMCと同じ土俵で価格・供給力・実績を競うことになり、価格を下げれば利益が削られます。製造技術の確立に加え、設計支援環境(EDA/IP)の整備、顧客開拓、品質保証、巨額の継続的な再投資——どれか1つが欠けても、継続的な黒字化は難しいのがファウンドリーという事業です。

「日本の半導体復活を応援したい気持ちと、投資判断は分けて考える」——これが僕のスタンスです(個人的見解です)。

成功かどうかを判断するために追う指標(チェックリスト)

「成功するのか」はニュースの見出しではなく、次のマイルストーンが予定どおり達成されるかで判断できます。ニュースを見るときは、この表の右端の列が出たかどうかを確かめてください。

まとめ

上場はいつか、株は買えるのか、株主は誰かについてはラピダスの上場はいつ?2031年度目標と株主32社の解説にまとめています。
